7.2. 设计概述

7.2.1. 编码数据流程图

../_images/设计概3002.png

VENC模块的输入为待编码的影像，输出为编码后的Bitstream。VENC含有两个子模块，Receiver和Encoder。

Receiver

  • 接收影像的输入

Encoder

  • 将收到的影像进行图片及视频编码，转换成 Encoded Bitstream，目前支持的视讯标准为

    • JPEG

      支持的影像格式为

      YUV422

      YUV420

      NV12 / NV21

    • MJPEG

      支持的影像格式和JPEG相同

    • H.264

      支持的影像格式为

      YUV420

      NV12 / NV21

    • H.265

      支持的影像格式为

      YUV420

      NV12 / NV21

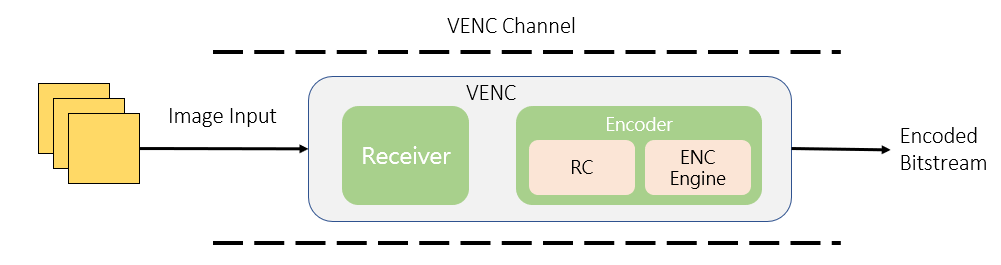

7.2.2. 视频编码信道

../_images/设计概3003.png

视频编码信道为视频编码的基本操作单元，内部主要包含VENC相关功能，信道相关设定。系统上可以有多个视频编码信道，各信道独立运作。各信道建立后，用户可以依需求设定通道基本参数，如影像分辨率、编码 Bitrate、RC机制等，相关的参数会对VENC初始化。

7.2.3. 码率控制

RC为Encoder中控制Bitrate和Video Quality的主要模块，主要藉由各视讯标准中的QP这个参数，进一步控制影像质量，当QP变大时，编码出来的数据量会变小，但Video Quality会变差；当QP变小时，编码出来的数据量会变大，但Video Quality会变好。

视频编码通常会与RC同时运作，如果是图片编码 (如 JPEG)，因为只有单张图片，不会需要此模块。

模式

JPEG

H.264

H.265

Fixed QP

支持

支持

支持

CBR

支持

支持

支持

VBR

不支持

支持

支持

AVBR

不支持

支持

支持

7.2.4. Fixed QP

在统计时间内，影像中的所有MB使用同一个QP值。

7.2.5. CBR

CBR (Constant Bit Rate) 固定码率， 动态控制QP，使得 Encoded Bitstream 在设定的时间区间内，维持在想要的 bitrate。

主要的参数如下：

  • u32StatTime Bitrate统计时间

    • 单位时间为秒 (second)，encoder会在设定时间内统计Bitrate进而调整影像质量，符合想要的Bitrate。
      当此值愈小时，统计区间小，影像品质变化幅度会相对比较大，
      每一张 Frame 压缩完后，对接下来的压缩有较大的影响，视讯质量比较不稳定。
      此值大时，统计区间大，每一张Frame压缩完后的影响程度比较小，影像变化的幅度比较小，视讯质量比较稳定。

7.2.6. VBR

VBR(Variable Bit Rate) 可变码率，允许码率在设定的统计时间内，动态调整整体Bitrate，可使得影像质量相对稳定。

  • u32MaxBitRate 最大码率

    • 设定在统计时间内，最大可使用的码率

  • u32MinQp

    • 设定最小可使用的 MB QP，限制影像的最佳质量，不会使用过高的Bitrate

7.2.7. AVBR

AVBR(Adaptive Variable Bit Rate)自适应可变码率。依场景运动程度动态调整统计时间目标码率，码率控制内部作场景运动程度判断。场景运动程度越大，目标码率越高，而当场景偏向静止时，将自动降低目标码率。

  • u32MaxBitRate 最大码率

    • 设定在统计时间内，最大可使用的码率

  • u32MinStillPercent

    • 场景静止状态时，目标码率与最大码率之百分比

    • MinBitrate = MaxBitrate*ChangePos*MinStillPercnet

  • 根据场景运动程度，目标码率在MinBitrate与MaxBitrate间调适

  • U32MaxStillQp

    • 场景完全静止时，maxQp趋向MaxStillQp。以保证静止场景画面质量。

7.2.8. GOP结构

H.264 和 H.265 对于GOP结构支持的状况如下。

GOP模式

H.264

H.265

NormalP

支持

支持

SmartP

支持

支持

  • NormalP的GOP结构如下

    • IDR 帧出现周期为 u32Gop

../_images/设计概3004.png

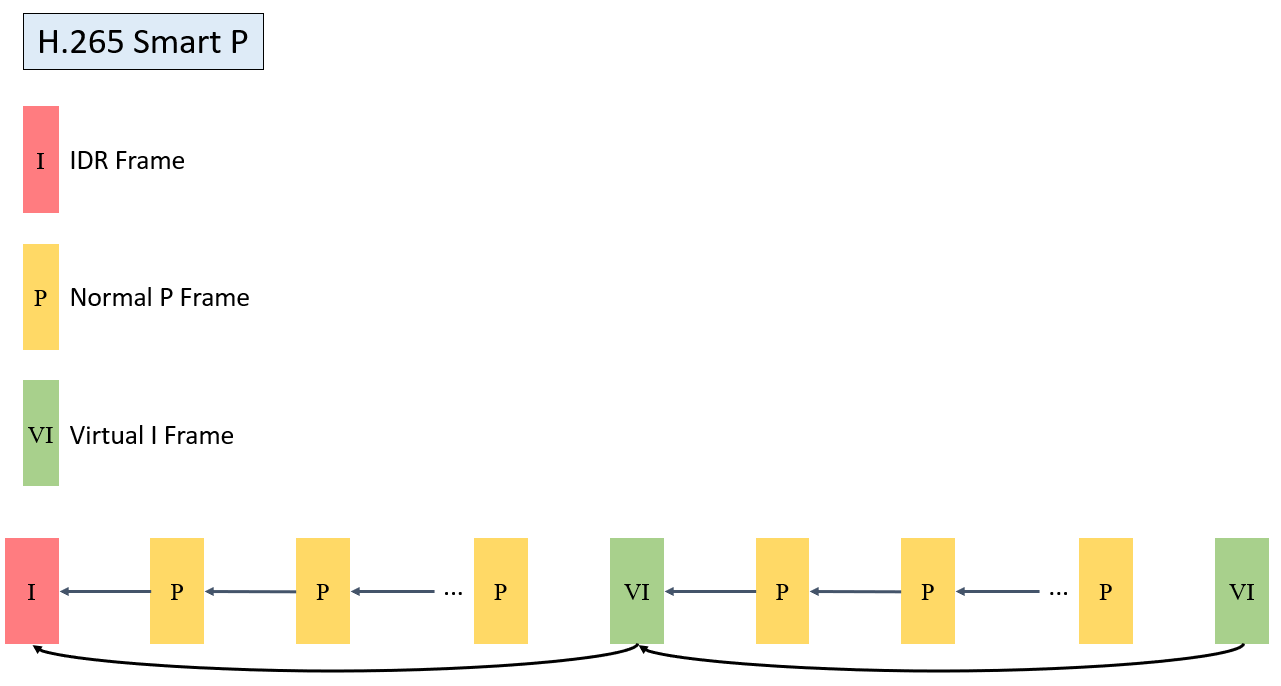

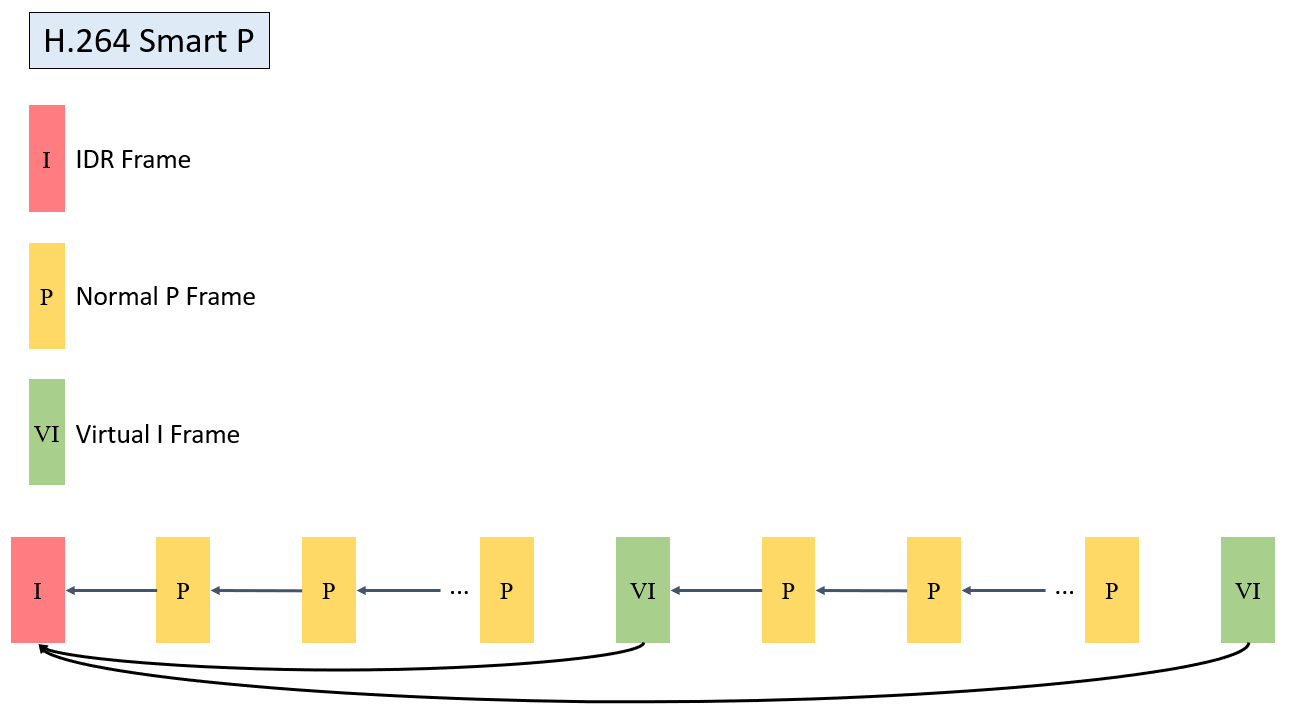

  • SmartP的GOP结构如下

    • VI帧出现周期为u32Gop，该帧只向前参考邻近之IDR帧

    • IDR帧出现周期为u32BgInterval，该 IDR 帧为长期参考帧

../_images/设计概3005.png ../_images/设计概3006.png

7.2.9. 高级跳帧

H.264 和 H.265均支持1倍、2倍、以及4倍跳帧参考模式。默认为1倍(不跳帧) 。

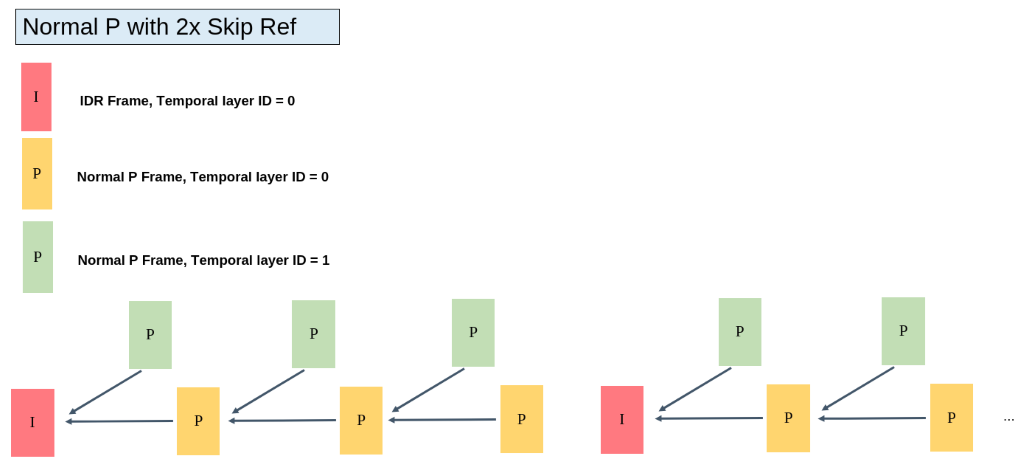

  • 2倍跳帧参考模式示意如下

../_images/设计概3007.png

7.2.10. 裁剪编码

对于要每一张source frame，可以只encode设定的某个区域，该区域的位置用X、Y指定，大小仍由width，height指定，可参考CVI_VENC_SetChnParam的使用方式。

../_images/设计概3008.png

7.2.11. ROI

ROI（Region Of Interest）编码：感兴趣区域编码。

  • 用户可以通过配置 ROI 区域，调适该区域的图像 Qp，实现图像中局部区域画质的差异化。

  • H.264 和 H.265均支持 8 个 ROI 设置，重复区域按照 0～7 的ROI索引号依次提高优先级

  • ROI 区域可配置绝对Qp和相对Qp两种模式。

    • 绝对Qp 模式：ROI 区域的Qp为用户设定的 Qp 值。

    • 相对Qp模式：ROI区域的Qp为码率控制之Qp加上用户设定的Qp偏移值。

  • 注意事项

    • 当码率控制模式不为Fixed QP模式时，ROI区域可配置。

    • H.264当ROI始能时，宏块级码率控制失效。

    • 绝对Qp模式因为码率控制调适宏块QP，实际编码QP与设置之QP可能会有些差异。

7.2.12. 编码码流帧配置模式

压缩后的编码码流，使用CVI_VENC_GetStream取得Encoded Bitstream，相关信息如下：

  • u32PackCount

    • 此张Frame含有多少个NAL packet，
      例如目前压缩格式为H.264，第一张 为I frame，此值会为 3 (含SPS，PPS，1 Slice)，
      第二张Frame为 1(含1 Slice)。

  • pstPack

    • 根据u32PackCount的数量，会含有pstPack[0] ~ pstPack[u32PackCount - 1] 的资料。
      如第一张I Frame，会有pstPack[0]，pstPack[1]，pstPack[2]

  • 下图为第一张 I Frame的Bitstream资料

../_images/设计概3009.png

7.2.13. 多编码器并行编码

H.264 和 H.265 支持多路编码，目前默认最多为 8 路并行编码，以下为注意事项

  • 编码整体效能需要低于硬件设计限制，超过会无法达到设定的framerate

  • 所需要的Frame Buffer会随着路数的增加成正比增加，DRAM使用量亦随之增加

7.2.14. 编码帧存计算

编码帧存（参考帧和重构帧）分配支持两种方式：PrivateVB 池方式和 UserVB 池方式。 编码 PrivateVB 池方式：创建编码通道时由 VENC 创建私有VB池作为该通道的参考帧和重构帧Buffer。编码UserVB池方式（仅 H.264/H.265 编码支持）：创建编码通道时不分配参考帧和重构帧Buffer，而是由用户调用接口CVI_VB_CreatePool

创建一个视频缓存VB池，再通过调用接口CVI_VENC_AttachVbPool把某个编码通道绑定到固定的视频缓存VB池中。两种方式可通过调用 CVI_VENC_SetModParam接口设置相应的模块参数来选择。 模块参数设置为 VB_SOURCE_PRIVATE表示使用编码PrivateVB池方式；设置为 VB_SOURCE_USER表示使用编码UserVB池方式。

UserVB模式下，编码帧消耗内存最大值参考如下

H.264

H.265

FrameSize

(align(width,32)) x (align(height,32)) x 1.5 x 2

align((width x height x 1.5), 4096) x 2
