3. 回声消除调试

3.1. 基本检测：

AEC调试上环境上有几个需求:涉及录音、播音、音量、测试环境. 在基本需求满足后才是 AEC参数调试。

第一步：分别设置ADC，DAC的左右gain值:

在调整过程用户可能会需要分别调整左右mic 音量, 或是分别调整左右speaker音量, 可通过sample_audio 9指令来设定, DAC_R 和 DAC_L保持一致 如下:

使用者可以通过

./sample_audio 9回车, 接着输入9回车，再输入8(音量值)回车调整 左声道 喇叭音量,

./sample_audio 9, 接着输入10回车, 再输入8(音量值)回车调整 右声道 喇叭音量,

./sample_audio 9, 接着输入11回车, 再输入7(音量值)回车调整 mic录音音量

./sample_audio 9, 接着输入12回车, 再输入1(音量值)回车调整 参考信号ref录音音量

注意

双系统暂时不支持

./sample_audio 9

检测方法

第二步：确认录音和播放正常:

双向对讲前请先确认麦克风收音以及喇叭播音是正常的，可使用SDK内提供的

sample_audio程序进行验证。先在串口终端查看ip，然后再 ssh登录板子得到一个终端

ssh root@192.168.1.3然后输入用户名root，再输入密码cvitek就可以登录板子了。

[录音正常测试]：

./sample_audio 4 –list -r 8000 -R 8000 -c 2 -p 320 -C 0 -V 0 -F Cvi_8k_2chn.raw -T 10
对应参数值 (sample_rate: 8000/ channel : 2/ preriod_size:320/ VQEon:0/预设录音秒数:10) ，然后对着mic说话 如朗读一段文字。

会产出Cvi_8k_2chn.raw 档案.

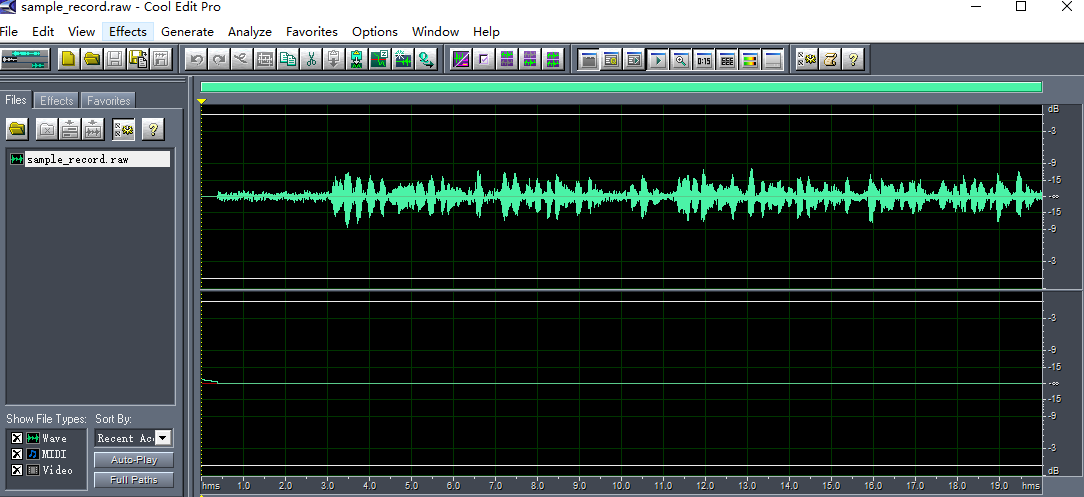

[验证]：请取出至计算机播放看是否有录音收音的波形.如：

_images/EchoCa002.png

上面的 波形要适中不能超过上面那条白线否则就消波失真了！太大或者太小了可以在“预设录音秒数:10 ”按回车之前到ssh终端执行 sample audio 9 分别输入11回车选择设置ADCL子功能，再输入7回车。7这个gain值客户根据自己的波形实际情况设置。

[播放正常测试]：

./sample_audio 5 –list -r 8000 -R 8000 -c 2 -p 320 -C 0 -V 0 -F Cvi_8k_2chn.raw -T 10 语音播放参数.

(channel:2/ sample rate:8000/period size:320/ VQE on:0)

[验证]: 播音时确认喇叭有出声且大小 合适没有爆音，杂音，破音等明显失真。

第三步：确认回声消除效果是否正常:

在客户端使用远程对讲程序前, 我们可以通过下面的方式验证板端回声消除效果。

[AEC效果测试]:

  1. 执行 touch /tmp/ain_record ​​命令 和 touch /tmp/dump_ao_output命令。（如果多次进行测试，每次测试前执行：rm /tmp/*.pcm进行删除，不能测试太长时间否则pcm文件会把ddr内存耗光导致系统卡死。）

    再执行： sample_audio 10

./sample_audio 10 –list -r 8000 -R 8000 -c 2 -p 320 -C 0 -V 1 -F play.wav -T 10

收音参数(sample rate:8000/ chn:2/ period size:320)

并将VQE / AEC 设为on, 并设定录音秒数,要播放的文件名。开始播放2s后（播放的是之前你自己朗读的文字内容）， 人对着mic说话如 （123456789abcdef），客户可以用20s时长。录音一段时间后双击enter后等待结束。

在输入record时间回车前到ssh终端设置合适的ADCL,ADCR,DACR的gain值。方法上面有提到： sample audio 9 分别执行ADCL:11->将设置10; ADCR:12->设置为1；DACR:10-> 设置为8。其中10，1，8这三个值客户自行根据实际情况调整。把这三个值记住最后在自己的对讲程序中使用。

[验证]:

产出sample_record.raw。执行cp /tmp/*.pcm ./拷贝到当前目录。

把 sample_record.raw 和ain_record.pcm 文件拷贝到电脑用audacity / Cool Edit等免费播放软件查看

正常情况下 sample_record.raw是单声道只能听到“123456789abcdef

”没有断续说明效果是ok的，在实际对讲程序中sample_record.raw的声音就是发给对方听的。

如果还能听到文字声或“ 123456789abcdef ”有断续丢字则说明效果不好。

ain_record.pcm文件是立体声

左声道是mic采集到的声音（包含人说话声*123456789abcdef* 和文字声），

右声道只有喇叭的声音也就是文字声（左右声道 波形要适中不能消顶失真）。

3.2. [回传参数(如果调试结果不理想状况下)]

序号​​

命令​​

对应文件名​​

注释

1

touch /tmp/ain_record

/tmp/ain_record.pcm

从底层获取的最原始pcm数据

2

touch /tmp/dump_before_aec

/tmp/dump_before_aec.pcm

vqe前的pcm(none bind mode)

3

touch /tmp/dump_after_aec

/tmp/dump_after_aec.pcm

vqe后的pcm(none bind mode)​

4

touch /tmp/dump_ao_output

/tmp/dump_ao_output.pcm

播放的声音原始数据

AEC效果不好时需要提供的资料(请先确保满足AEC算法基础要求):

1.简易的txt文件 内部注明：

  • cv180x… project名称

  • sample rate

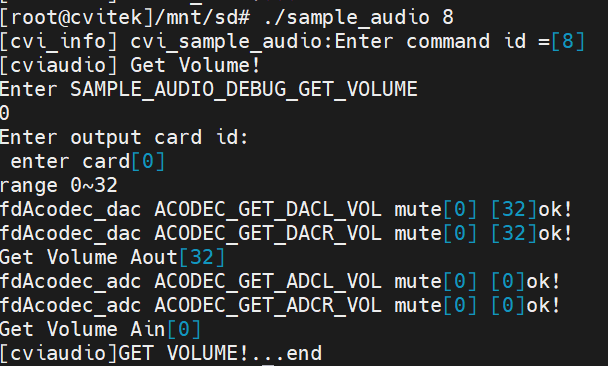

  • sample_audio 8 打印的参数：
    ADC L/ ADC R（录音音量）
    DAC L  / DAC R   (播音音量)​
文本 描述已自动生成

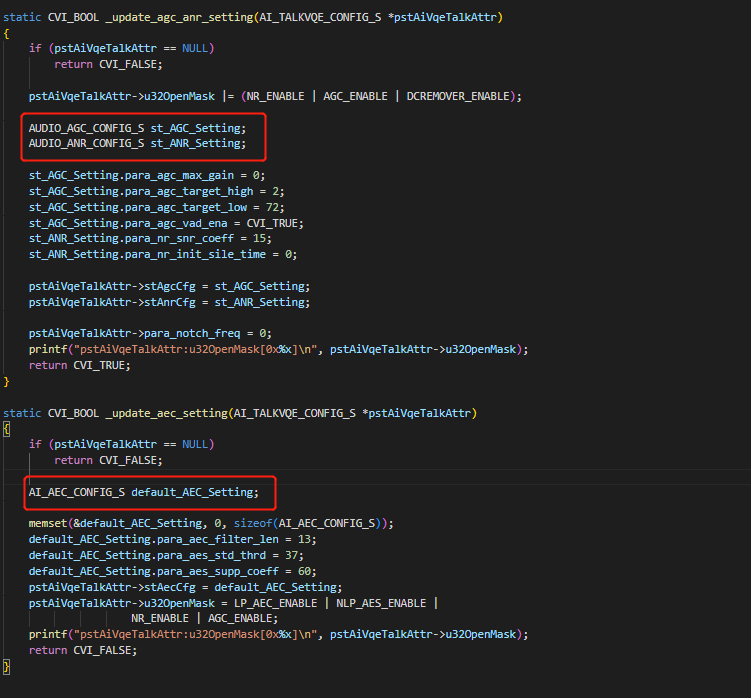

  • vqeconfig.txt里面包含code中下图结构体各个参数值:

文本 描述已自动生成

2.dump文件:

/tmp目录的*.pcm 文件
