7.3. 智能视觉深度学习处理器算力测试

7.3.1. BM1684-SoC模式性能测试

  1. 在SE5上安装libsophon的开发包，开发包在SDK内的位置为 sophon-img_<data>_<hash>/bsp-debs/sophon-soc-libsophon-dev_<x.y.z>_arm64.deb 。

1sudo dpkg -i sophon-soc-libsophon-dev_*_arm64.deb

  1. 在SE5上执行 bm_version 命令，输出包含 sophon-soc-libsophon 和 sophon-soc-libsophon-dev ，且版本号一致标志安装成功。

  2. 将1684相关的tpu-kernel压缩包拷贝到SE5上，其对应在SDK内的位置为 tpu-kernel_<data>_<hash>/tpu-kernel-1684_v<x.y.z>-<hash>-<data>.tar.gz 。

  3. 在SE5上解压tpu-kernel压缩包，进入目录后执行更新固件命令。

1tar -xzvf tpu-kernel-1684_v<x.y.z>-<hash>-<data>.tar.gz
2cd tpu-kernel-1684_v<x.y.z>-<hash>-<data>/
3python3 ./scripts/load_firmware.py --firmware ./firmware/bm1684_ddr.bin_v<x.y.z>-<hash>-<data> --firmware_tcm ./firmware/bm1684_tcm.bin_v<x.y.z>-<hash>-<data> --device_id 0

执行成功之后会打印如下信息:

../_images/1684_load_firmware.png

备注

不同版本的tpu-kernel显示的版本信息可能有所差异

  1. 进入测试文件目录，并编译可执行程序

1cd samples/
2g++ test_instruction_perf.cpp -lbmlib -lpthread -ldl -L/opt/sophon/libsophon-current/lib/ -I/opt/sophon/libsophon-current/include/ -std=c++11 -o test_instruction_perf

  1. 典型的测试命令及测试结果如下

场景

测试命令

测试结果

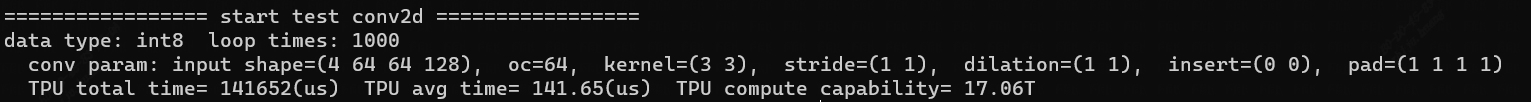

INT8 关闭winograd加速

./test_instruction_perf -d int8

 ../_images/1684_conv_int8.png

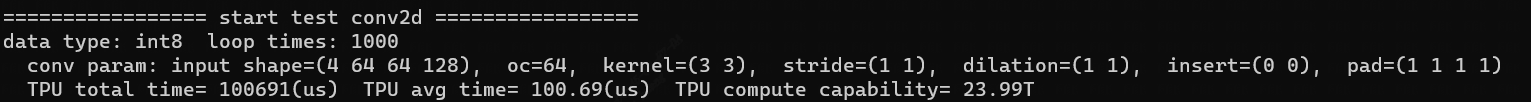

INT8 打开winograd加速

./test_instruction_perf -d int8 -w 1

 ../_images/1684_conv_int8_winograd.png

FP32

./test_instruction_perf -d fp32

 ../_images/1684_conv_fp32.png

7.3.2. BM1684-PCIe模式性能测试

1. 在安装有SC5系列PCIe卡的x86主机上安装libsophon及其驱动，开发包在SDK的 libsophon_<data>_<hash> 目录下， 分别为 sophon-libsophon_<x.y.z>_amd64.deb , sophon-driver_<x.y.z>_amd64.deb , sophon-libsophon-dev_<x.y.z>_amd64.deb 。

1sudo dpkg -i sophon-*_amd64.deb

  1. 将1684相关的tpu-kernel压缩包拷贝到X86主机上，其对应在SDK内的位置为 tpu-kernel_<data>_<hash>/tpu-kernel-1684_v<x.y.z>-<hash>-<data>.tar.gz 。

  2. 在X86主机上解压tpu-kernel压缩包，进入目录后执行更新固件命令。

1tar -xzvf tpu-kernel-1684_v<x.y.z>-<hash>-<data>.tar.gz
2cd tpu-kernel-1684_v<x.y.z>-<hash>-<data>/
3python3 ./scripts/load_firmware.py --firmware ./firmware/bm1684_ddr.bin_v<x.y.z>-<hash>-<data> --firmware_tcm ./firmware/bm1684_tcm.bin_v<x.y.z>-<hash>-<data> --device_id 0

执行成功之后会打印如下信息:

../_images/1684_load_firmware.png

备注

不同版本的tpu-kernel显示的版本信息可能有所差异

  1. 进入测试文件目录，并编译可执行程序

1cd samples/
2g++ test_instruction_perf.cpp -lbmlib -lpthread -ldl -L/opt/sophon/libsophon-current/lib/ -I/opt/sophon/libsophon-current/include/ -std=c++11 -o test_instruction_perf

  1. 典型的测试命令及测试结果如下

场景

测试命令

测试结果

INT8 关闭winograd加速

./test_instruction_perf -d int8

 ../_images/1684_conv_int8.png

INT8 打开winograd加速

./test_instruction_perf -d int8 -w 1

 ../_images/1684_conv_int8_winograd.png

FP32

./test_instruction_perf -d fp32

 ../_images/1684_conv_fp32.png

7.3.3. BM1684X-SoC模式性能测试

备注

本文提供的工具适用于SoC模式下的BM1684X算力测试，测试时SoC使用的sophon-soc-libsophon-dev需要SDK23.03.01及以上版本（≥ 0.4.6）。

  1. 查看当前环境中sophon-soc-libsophon-dev版本是否大于等于0.4.6，执行 bm_version 查看输出内容中是否有 sophon-soc-libsophon-dev ，并且其版本大于等于0.4.6；若不满足以上环境需求，需要在SoC上安装libsophon的开发包，开发包在SDK（SDK23.03.01及以上版本）内的位置为 sophon-img_<data>_<hash>/bsp-debs/sophon-soc-libsophon-dev_<x.y.z>_arm64.deb 。

sudo dpkg -i sophon-soc-libsophon-dev_*_arm64.deb

  1. 点击链接下载测试工具：https://sophon-file.sophon.cn/sophon-prod-s3/drive/23/10/16/10/tpu_perf_1684x_package.tgz 。

  2. 将下载的算力测试工具文件拷贝到目标设备。随后执行以下命令，完成测试工具的解压和编译：

tar -xvf tpu_perf_1684x_package.tar.xz
cd tpu_perf_1684x_package/
chmod +x mkBuild.sh
bash mkBuild.sh

  1. 请先保证在执行算力测试前使用 bm-smi 查看智能视觉深度学习处理器使用率为0，即 Tpu-Util 为0%。随后执行以下命令，开始测试。

./build/tpu_test_instrutions <测试算法 计算精度>

无参数执行时测试程序将先输出当前支持的测试方式和计算精度，并默认当前测试算法为卷积算法、计算精度为INT8。

也可以参照下方的参数说明指定测试方式、计算精度：

  • 测试算法 计算精度：

参数

测试算法 计算精度

INS_CONV DT_INT8

卷积运算 INT8

INS_CONV DT_FP16

卷积运算 FP16

INS_MAT_MUL DT_INT8

矩阵乘运算 INT8

INS_MAT_MUL DT_FP16

矩阵乘运算 FP16

INS_MAT_MUL DT_FP32

矩阵乘运算 FP32

INS_MAT_MUL DT_BFP16

矩阵乘运算 BFP16

  1. 测试结果

  • 输出分析：

不同核心测试结果的分割线如下：

====================== core[0] test info: ======================

某一个核心的一次测试结果的信息如下，其中第一行表示是第几次测试，第二行表示测试的输入shape等信息，第三行表示测试的用时和计算的算力大小：

--case 0
conv param: input shape=(1 64 128 128),  oc=64,  kernel=(3 3),  stride=(1 1),  dilation=(1 1),  insert=(0 0),  pad=(1 1 1 1)
TPU total time= 376654(us)  TPU avg time= 37.67(us)  TPU compute capability= 32.07T

使用默认卷积算法和默认计算精度INT8运行时，多次测试的平均结果输出如下：

====================== core[0] average TPU compute capability: 31.9445T

  • 典型测试命令及测试结果如下：

参数

测试命令

测试结果

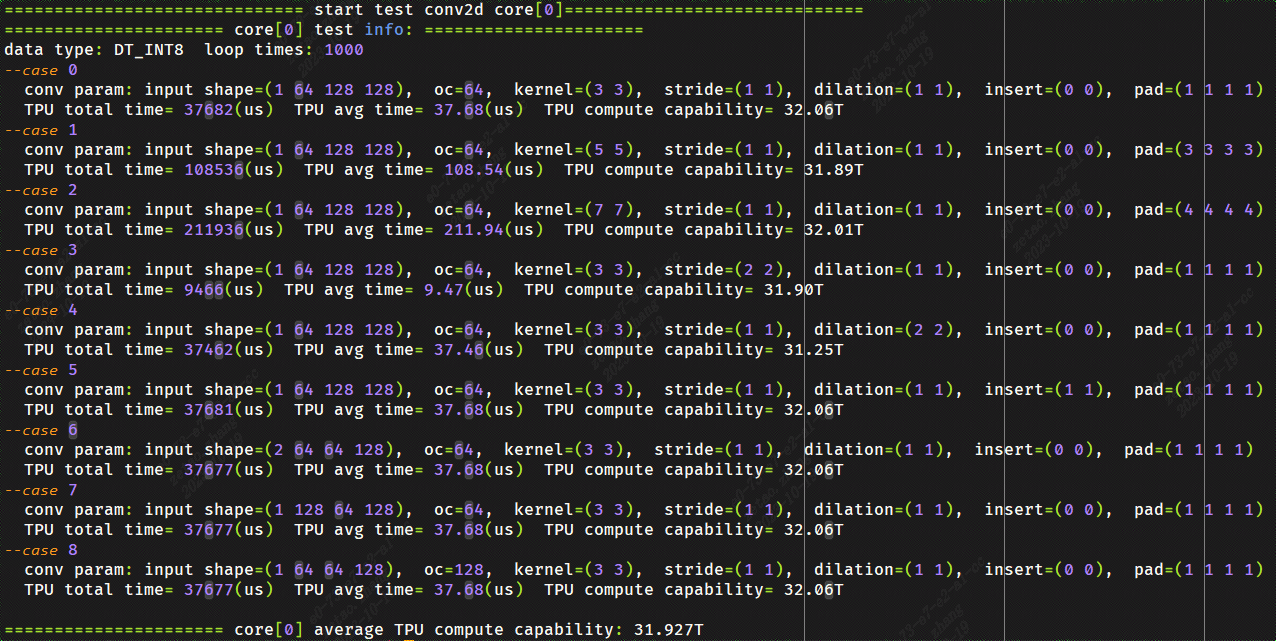

INS_CONV DT_INT8

./build/tpu_test_instrutions INS_CONV DT_INT8

 ../_images/1684X_TPU_Compute.png

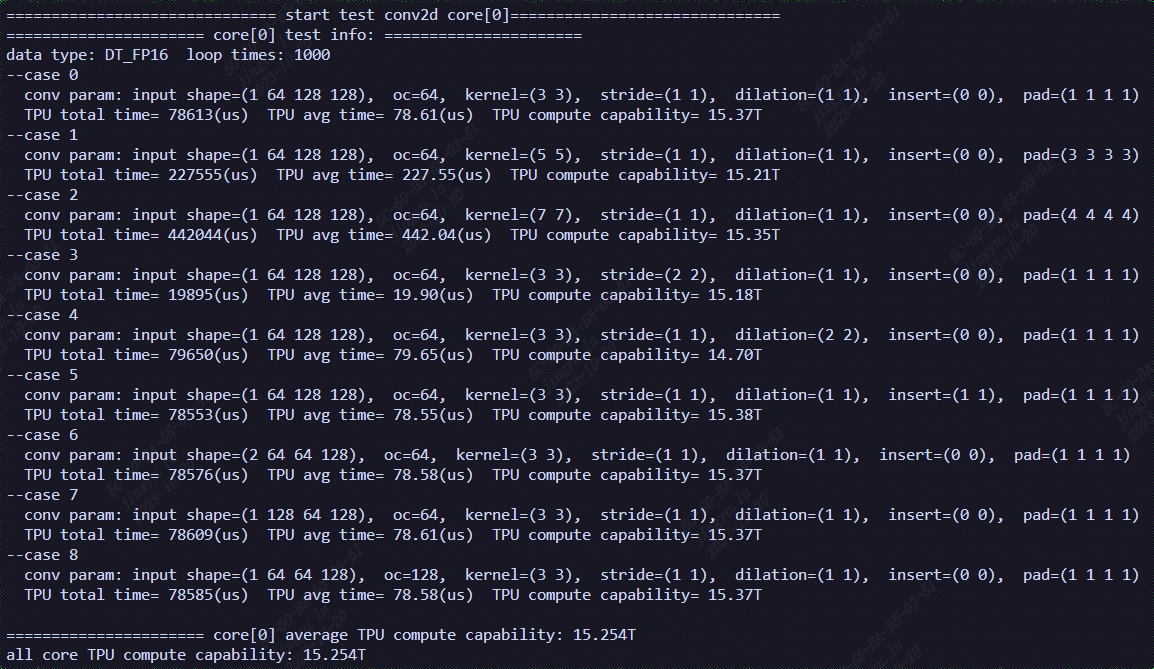

INS_CONV DT_FP16

./build/tpu_test_instrutions INS_MAT_MUL DT_FP16

 ../_images/1684X_TPU_Compute1.png

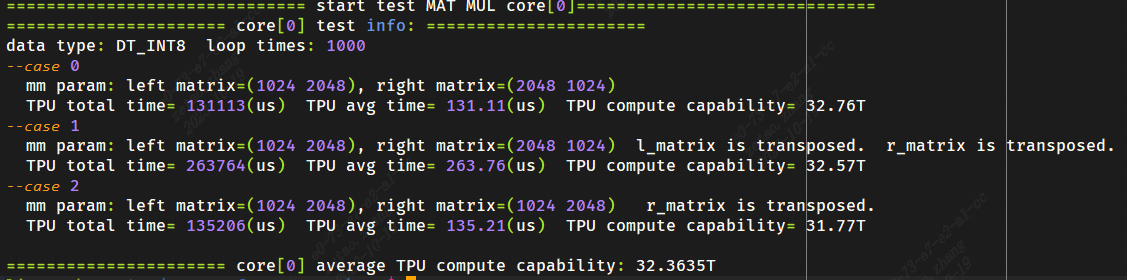

INS_MAT_MUL DT_INT8

./build/tpu_test_instrutions INS_MAT_MUL DT_INT8

 ../_images/1684X_TPU_Compute2.png

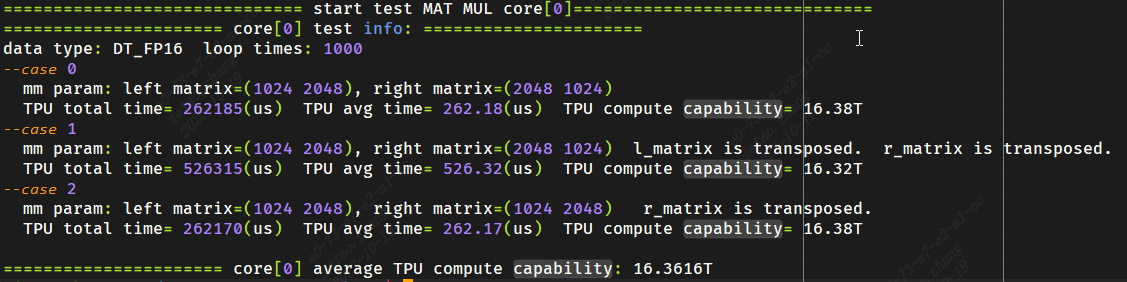

INS_MAT_MUL DT_FP16

./build/tpu_test_instrutions INS_MAT_MUL DT_FP16

 ../_images/1684X_TPU_Compute3.png

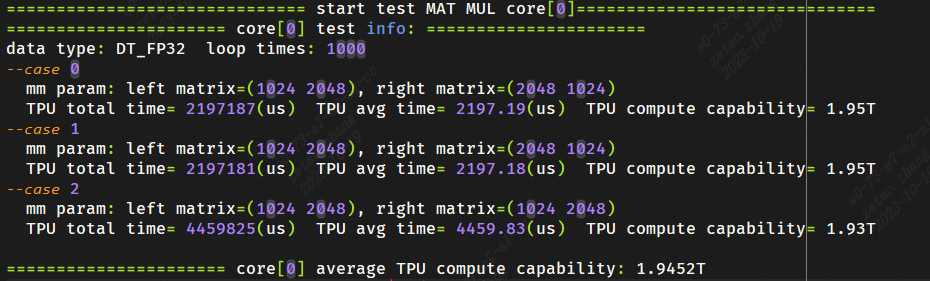

INS_MAT_MUL DT_FP32

./build/tpu_test_instrutions INS_MAT_MUL DT_FP32

 ../_images/1684X_TPU_Compute4.png

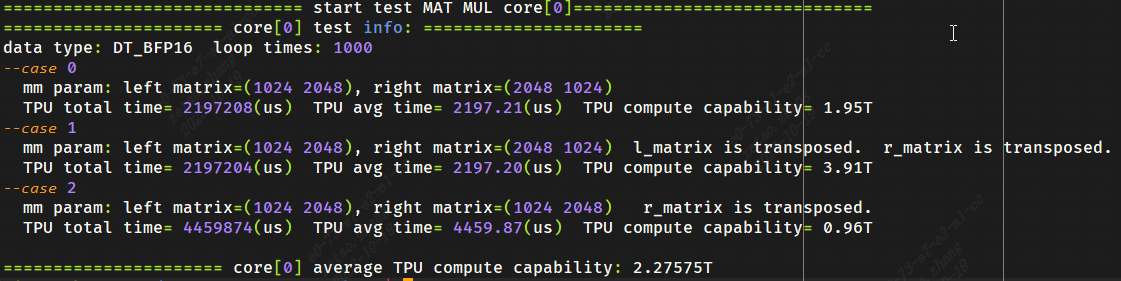

INS_MAT_MUL DT_BFP16

./build/tpu_test_instrutions INS_MAT_MUL DT_BFP16

 ../_images/1684X_TPU_Compute5.png

7.3.4. BM1684X-PCIe模式性能测试

备注

本文提供的工具适用于PCIe模式下的BM1684X算力测试，测试时PCIe使用的sophon-soc-libsophon-dev需要SDK23.03.01及以上版本（≥ 0.4.6）。

  1. 查看当前环境中libsophon版本是否大于等于0.4.6，执行 ll /opt/sophon/libsophon-current 查看是否存在libsophon，并且其软连接的libsophon版本是否大于0.4.6；若不满足以上环境需求，需要在安装有智能视觉深度学习处理器卡的x86主机上安装libsophon及其驱动，开发包在SDK（SDK23.03.01及以上版本）的 libsophon_<data>_<hash> 目录下， 分别为 sophon-libsophon_<x.y.z>_amd64.deb , sophon-driver_<x.y.z>_amd64.deb , sophon-libsophon-dev_<x.y.z>_amd64.deb 。

sudo dpkg -i sophon-*_amd64.deb

  1. 点击链接下载测试工具： https://sophon-file.sophon.cn/sophon-prod-s3/drive/23/10/16/10/tpu_perf_1684x_package.tgz。

  2. 将下载的算力测试工具文件拷贝到目标设备。随后执行以下命令，完成测试工具的解压和编译：

tar -xvf tpu_perf_1684x_package.tar.xz
cd tpu_perf_1684x_package/
chmod +x mkBuild.sh
bash mkBuild.sh

  1. 请先保证在执行算力测试前使用 bm-smi 查看智能视觉深度学习处理器使用率为0，即 Tpu-Util 为0%。随后执行以下命令，开始测试。

./build/tpu_test_instrutions <测试算法 计算精度> <测试核心>

无参数执行时测试程序将先输出当前支持的测试方式和计算精度，并默认当前测试算法为卷积算法、计算精度为INT8、测试核心为0号核心。

也可以参照下方的参数说明指定测试方式、计算精度和测试核心：

  • 测试算法 计算精度：

参数

测试算法 计算精度

INS_CONV DT_INT8

卷积运算 INT8

INS_CONV DT_FP16

卷积运算 FP16

INS_MAT_MUL DT_INT8

矩阵乘运算 INT8

INS_MAT_MUL DT_FP16

矩阵乘运算 FP16

INS_MAT_MUL DT_FP32

矩阵乘运算 FP32

INS_MAT_MUL DT_BFP16

矩阵乘运算 BFP16

  • 测试核心： 仅在PCIe模式下支持多核心测试，核心ID与 bm-smi 命令输出的ID一致。多核心测试命令如：./build/tpu_test_instrutions INS_CONV DT_INT8 2,3,4 ，此命令即为在2,3,4号核心测试算力，测试算法为卷积运算，计算精度为INT8。

  1. 测试结果

  • 输出分析：

不同核心测试结果的分割线如下：

====================== core[0] test info: ======================

某一个核心的一次测试结果的信息如下，其中第一行表示是第几次测试，第二行表示测试的输入shape等信息，第三行表示测试的用时和计算的算力大小：

--case 0
conv param: input shape=(1 64 128 128),  oc=64,  kernel=(3 3),  stride=(1 1),  dilation=(1 1),  insert=(0 0),  pad=(1 1 1 1)
TPU total time= 376654(us)  TPU avg time= 37.67(us)  TPU compute capability= 32.07T

使用默认卷积算法和默认计算精度INT8运行时，0号核心的多次测试的平均结果输出如下：

====================== core[0] average TPU compute capability: 31.9445T

  • 典型测试命令及测试结果如下：

参数

测试命令

测试结果

INS_CONV DT_INT8

./build/tpu_test_instrutions INS_CONV DT_INT8

 ../_images/1684X_TPU_Compute.png

INS_CONV DT_FP16

./build/tpu_test_instrutions INS_MAT_MUL DT_FP16

 ../_images/1684X_TPU_Compute1.png

INS_MAT_MUL DT_INT8

./build/tpu_test_instrutions INS_MAT_MUL DT_INT8

 ../_images/1684X_TPU_Compute2.png

INS_MAT_MUL DT_FP16

./build/tpu_test_instrutions INS_MAT_MUL DT_FP16

 ../_images/1684X_TPU_Compute3.png

INS_MAT_MUL DT_FP32

./build/tpu_test_instrutions INS_MAT_MUL DT_FP32

 ../_images/1684X_TPU_Compute4.png

INS_MAT_MUL DT_BFP16

./build/tpu_test_instrutions INS_MAT_MUL DT_BFP16

 ../_images/1684X_TPU_Compute5.png
