11. 常见问题

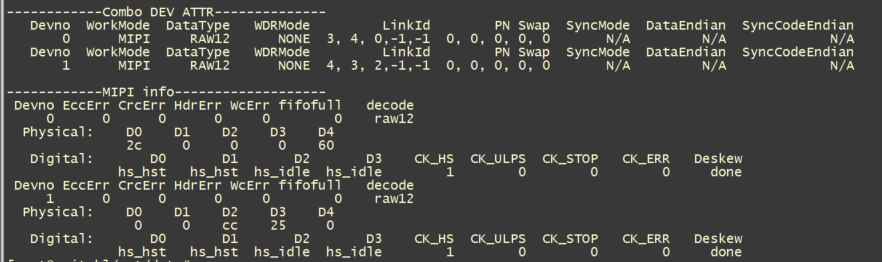

11.1. Proc讯息解读

_images/Common002.png

Linux: # cat /proc/mipi-rx

Alios: # proc_mipi_rx

  • Combo DEV ATTR主要是对sensor的接口配置信息:

  • Devno: sensor编号,0表示sensor0,1表示sensor1, 目前最大只支持2路sensor同时输入

  • WorkMode:表示哪种接口类型(mipi/sublvds/ HISPI /BT656…)

  • DateType:表示sensor数据格式(raw8/raw10/raw12/ YUV422_8BIT…)

  • WDRMode:wdr模式(none表示非wdr,常见wdr mode:VC, DT, Manual)

  • LinkId: lane线序配置

  • PN swap:PN反转,如果有反转,要将该lane配置成1

  • SyncMode/DataEndian/SyncCodeEnddian:对于mipi接口不支持因此无需配置,对于sublvds、hispi则需要配置


  • MIPI INFO主要是mipi-rx解析到的信息:

  • EccErr、CrcErr、HdrErr、WcErr: 如果不为0表示有出现Ecc,crc,wc等校验相关err,需要检查 lane mapping的正确性、mipi时序、lane硬件电路等。

  • Fifofull:如果不为0表示mac速率太慢,需要提升mac clk.

  • Decode:表示解析出的数据l类型(Raw12/raw10/raw8/YUV422…)

  • PhySical:D0-D4表示lane总线上的数据,进入hi speed state后,D0-D4会有数据跳变。

  • Digital:D0-D4显示进入hi speed state后的每条data lane状态。CK_HS、CK_ULPS、CK_ERR、Deskew表示clk lane状态,正常情况下CK_HS=1,其余的为0,但是非continues clk的情况下也会跳出 CK_HS=1,CK_STOP=1。

11.2. Sensor 相关log开启

Linux操作

开启cif drv log:

echo "module cvi_mipi_rx +p" > /sys/kernel/debug/dynamic_debug/control

dmesg -n 8

开syslog打印:

输出到串口屏幕

/sbin/syslogd -l 8 -s 2048 -O /dev/console

或者输出到文件

/sbin/syslogd -l 8 -s 2048 -O /mnt/data/mw.txt

11.3. 如何配置lane线序

注意我们要配置的lane id要以sensor为参照物来配置,lane_id数组的索引号表示的是Sensor的Lane ID, 索引号0表示sensor clock,索引号1~4表示sensor lane 0~3。

land_id数组的值表示的是soc的MIPI-Rx的Lane ID, 0表示MIPIRX1_PAD0,1表示MIPIRX1_PAD1, 未使用的lane将lane_id配置成-1。

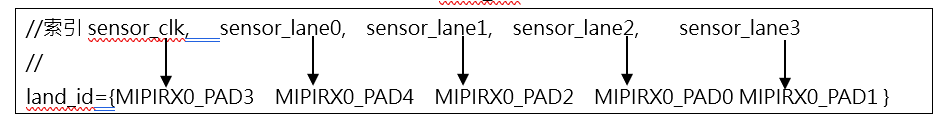

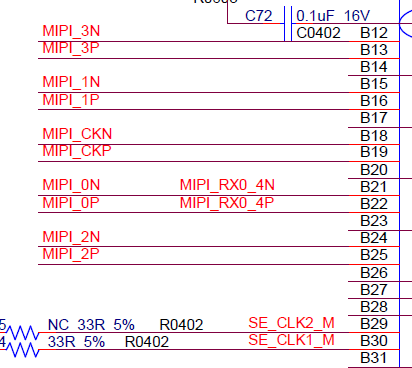

假设sensor和soc的lane接线如下图所示,对应的lane id配置就是{3,4,2,0,1}.

sensor

_images/Common008.png

soc

_images/Common009.png

SENSOR管脚

IPI Lane管脚

MIPI_CK (index = 0)

MIPIRX0_3 (value = 0)

MIPI_0 (index = 1)

MIPIRX0_4 (value = 1)

MIPI_1 (index = 2)

MIPIRX0_2 (value = 2)

MIPI_2 (index = 3)

MIPIRX0_0 (value = 3)

MIPI_3 (index = 4)

MIPIRX0_1 (value = 4)

_images/Common003.png

11.4. 如何选择MAC频率

MAC表示isp接收sensor数据的频率,

公式MAC_Freq * pix_width = lane_num * MIPI_Freq * 2。

  • MAC_Freq:VI MAC的工作频率

  • pixel_width:像素位宽

  • lane_num:MIPI lane个数

  • MIPI_Freq:每条lane的工作频率

假设MAC freq为400M,pixel_width = 12,lane_num = 4,可支持最快MIPI_Freq = 400 * 12 / ( 4 * 2) = 600MHz。

 其中MIPI_Freq是表示phy_clk,值是bps/2。比如sony imx335规格是1188Mbps每lane,  phy_clk = 1188/2=594Mhz。

 反之,如果sensor给出了data rate,我们要能算出合适的mac freq.

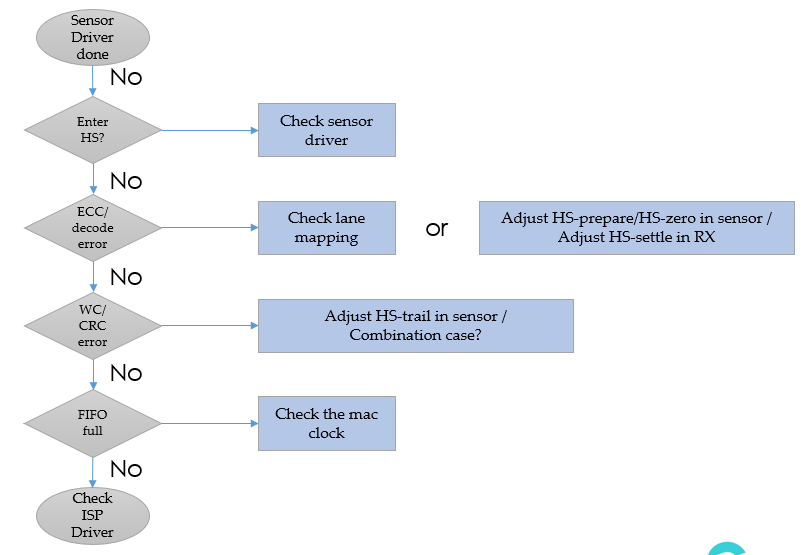

11.5. 错误检查流程

_images/Common004.png

11.5.1. I2C Write Fail

  • sensor i2c属性确认

  • 检查I2C bus id

  • 检查I2C slave addr

  • 检查sensor寄存器的addr/data位宽(8bit or 16bit)

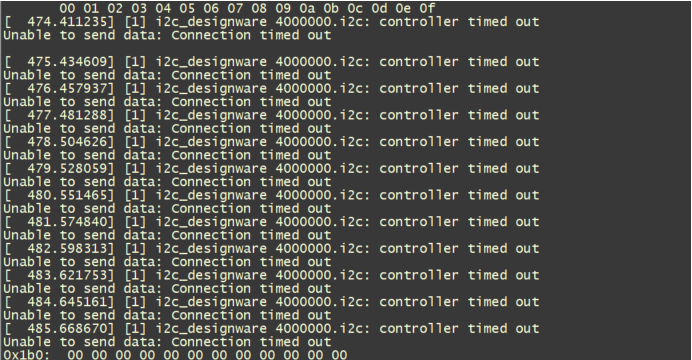

    位宽配置不正确一般会报time out 错误

_images/image6.png
  • 检查 hardware是否正常

  • 确认配置中的rst, pwdn, mclk引脚配置正确

Linux操作命令:

echo "snsr_on 0 1 1" > /proc/mipi-rx //1表示37.125M, 2表示25M, 3表示27M

echo "snsr_on 1 1 1" > /proc/mipi-rx //1表示37.125M, 2表示25M, 3表示27M

echo "snsr_r 0 0" > /proc/mipi-rx

echo "snsr_r 1 0" > /proc/mipi-rx

Alios操作命令:

执行sensor test后输入255退出
  • 用i2cdetect -y –r N命令测试i2c能否检测到。N表示sensor对应的i2c端口(Alios使用iic detect N 命令)

  • 检查power on时序是否满足spec要求(示波器测量mclk,i2c)

11.5.2. Decode err

cat /proc/mipi-rx(Alios 执行proc_mipi_rx),查看proc讯息,先看是否有进入hs-state, 当sensor驱动起来后会从low power state进入high speed state。

如下图,如果mipi-rx的D0-D4有数据,并且一直跳变,则说明有进入hs-state。

  • 确认i2c通路(i2cdetect能够扫出sensor 地址)

  • 确认lane线序正确

    1. 如果proc中的data lane没有数据跳变,并且伴随CK_HS为0,表示clk lane没找对(请确认clk lane)

    2. 如果proc中的data lane有数据跳变,伴随CK_HS为1,表示clk lane找对了,已进入hs模式,这时如果出现ecc、crc等错误,这时表示data lane没配置对(请确认data lane)

  • 确认时序

    1. 若前两点都确认正确,但还CK_HS =0,data lane没有数据跳变,可能是时序上未能满足进入hs的条件,此时可以调整加大hs-zero, hs-trail 数值,拉长detect period。

    2. 若前两点都确认正确, CK_HS =1,data lane有数据跳变, 但是还是有ecc、crc等err,则可能是 Hs-settle的设定太大或是太小,压到后面的data。

  • 确认hw是否损坏

11.5.3. ECC err

  • 检查 lane Id mapping

  • 检查sensor tx hs-zero/hs-prepare

    hs-zero、hs-parepare要从sensor spec中确定是多少或者直接问sensor厂商,一般不建议调整。

  • 检查mipi-rx hs-settle

    当hs-settle的时间太长会压到data中的“sync code” ,就会出现“sync code” 解析不到,导致ecc err。

    调整hs-settle可以直接修改xxx_cmos_param.h如下,填入正确的hs_settle。

_images/Common011.png

Linux操作:调整hs-settle也可以直接ctrl+z跳出,用devmem 命令修改寄存器0x0300b048的bit[23:16]数值,调整完后输入fg跳回程序。

devmem 0x0300b048 32 0xXYZ
_images/Common006.png

11.5.4. CRC err/Word count err

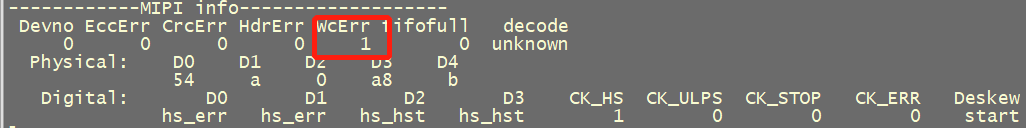

调整sensor tx hs-trail,如果hs-trail拉的太快,有可能会压到后面的data,导致数据丢失,从而出现crc err和wc err,需要调整sensor 的hs-trail寄存器设定。

_images/Common007.png

11.5.5. vi_select timeout

  • cat /proc/mipi-rx显示是否有i2c、decode、ecc、crc、wc等err.

    如果前面4个步骤都已经确认无误后,

    cat /proc/cvitek/vi_dbg检查是否出现WidthGTCnt、WidthLSCnt、HeightGTCnt、HeightLSCnt,如果有这类报错表示sensor init setting中的crop size和给到isp的设定不一致,请对照sensor spec确认修改。

  • 检查MAC clock是否太低 , 如果mac clock太低,会导致isp处理速度太慢出现fifo full,也会导致timeout。
