4. 图像输出调试(Linux非快启)¶

4.1. 硬件准备¶

确认Sensor电源供应正确.
确认Sensor Reset GPIO正确.
确认Sensor输入参考时钟来源(主处理器或外部晶振)
确认I2C可擦写Sensor寄存器.

可直接调用文件系统内默认的i2c_read/i2c_write命令验证.

4.2. 配置初始化序列¶

配置初始化序列建议参考版本发布包里的同厂商sensor驱动。

新sensor bringup建议先注释掉AE算法相关的callbacks以排除算法影响。

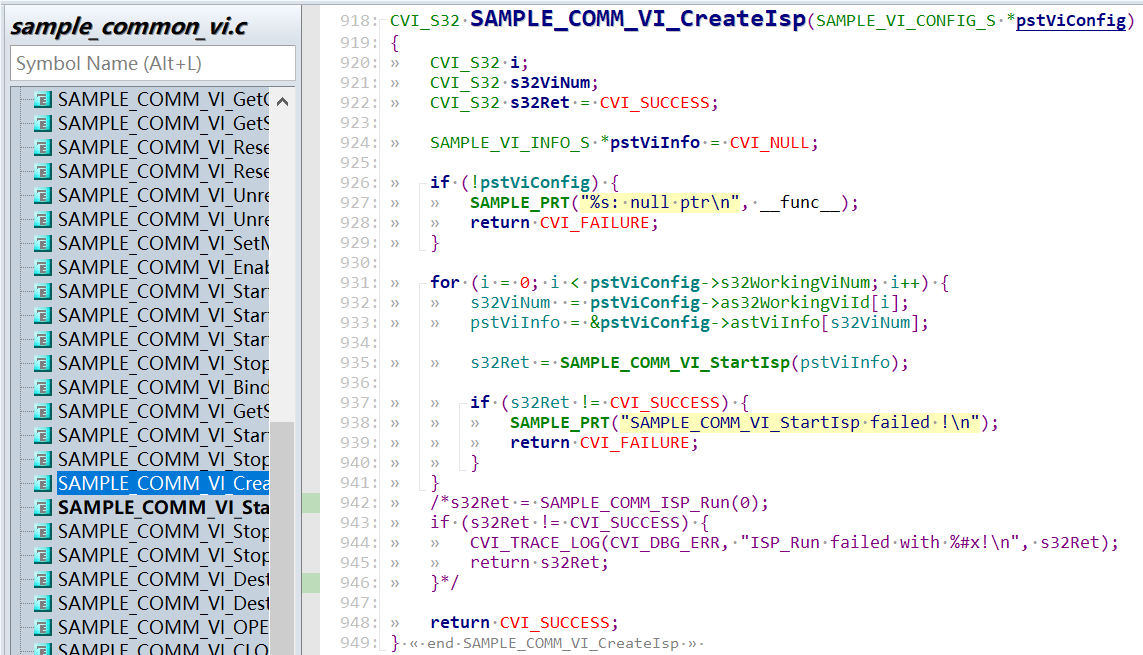

修改sample_common_vi.c，先去掉SAMPLE_COMM_ISP_Run调用。

修改xxx_cmos_ctrl.c中的init函数，先注解xxx_default_reg_init调用。

当sensor适配完能显示出图像后，记得重新打开这些注解。

4.2.1. 准备Sensor驱动¶

依Sensor厂商、最大分辨率及WDR模式选择发布包内规格最接近的sensor驱动来作修改并编出sensor库。

具体可见component/isp/user/sensor/cv18xx/xxxx内的xxxx_cmos.c、xxxx_cmos_ex.h、xxxx_cmos_param.h与xxxx_sensor_ctl.c
修改xxxx_sensor_ctl.c内的I2C 配置如i2c_addr, addr_byte与data_byte

const CVI_U8 imx327_i2c_addr = 0x1A;
const CVI_U32 imx327_addr_byte = 2;
const CVI_U32 imx327_data_byte = 1;

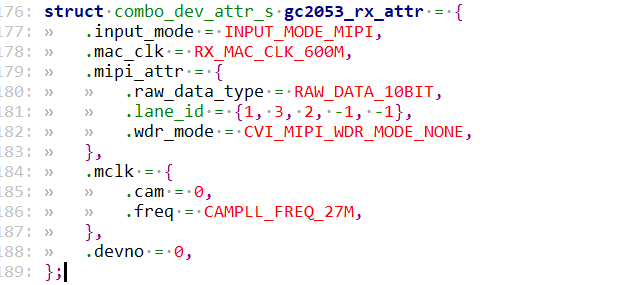

依照sensor接口规格, 修改xxxx_cmos_param.h中的xxxx_rx_attr与pfnGetRxAttr, 设置mipi-rx的属性。

.Input_mode:设置输入模式是mipi还是lvds等等。

.Mac_clk: mac时钟频率

.raw_date_type:data的位宽

.lane id:mipi数据lane、时钟lane的ID配置

.cam: mclk ID

.freq: SOC给sensor提供的参考输入时钟

.devno:mipirx的编号，sensor ID

依照sensor输出模式, 修改xxxx_cmos_param.h中的g_astxxx_mode.

static const IMX327_MODE_S g_astImx327_mode[IMX327_MODE_NUM] = {
   [IMX327_MODE_1080P30] = {
      .name = "1080p30",
      .astImg[0] = {
         .stSnsSize = {
            .u32Width = 1948,
            .u32Height = 1097,
         },
         .stWndRect = {
            .s32X = 12,
            .s32Y = 8,
            .u32Width = 1920,
            .u32Height = 1080,
         },
         .stMaxSize = {
            .u32Width = 1948,
            .u32Height = 1097,
         },
      },
      .f32MaxFps = 30,
      .f32MinFps = 0.119,
      .u32HtsDef = 0x1130,
      .u32VtsDef = 1125,
      .stExp[0] = {
         .u16Min = 1,
         .u16Max = 1123,
         .u16Def = 400,
         .u16Step = 1,
      },
      .stAgain[0] = {
         .u16Min = 1024,
         .u16Max = 62416,
         .u16Def = 1024,
         .u16Step = 1,
      },.stDgain[0] = {
         .u16Min = 1024,
         .u16Max = 38485,
         .u16Def = 1024,
         .u16Step = 1,
      },
      .u16RHS1 = 11,
      .u16BRL = 1109,
      .u16OpbSize = 10,
      .u16MarginVtop = 8,
      .u16MarginVbot = 9,
   },
}

修改pfn_cmos_set_image_mode, 依照指定的宽高与帧率决定相符的sensor模式.

我们一般拿到的init sequence对应的输出模式都是最大分辨率，也就是all pixel scan模式。

但有些情况客户需要对sensor吐出来data进行裁剪，就需要适配成window crop mode，要找sensor厂商

提供crop mode下与之对应的init sequence，或者自行根据sensor spec进行修改。

4.2.2. Sensor初始化序列¶

实作xxxx_sensor_ctrl.c内sensor模式的初始序列pfn_cmos_sensor_init.

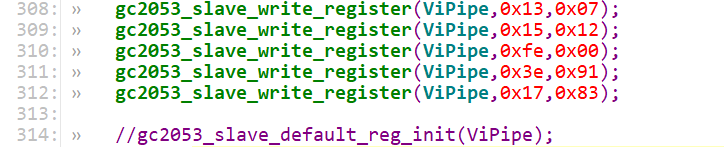

暂时注释xxxx_sensor_ctrl.c 内的xxxx_default_reg_init的呼叫.

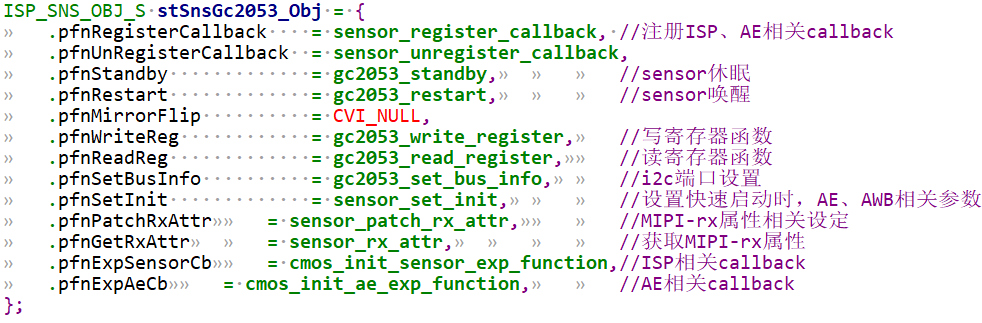

新增sensor object

4.3. 适配sample common 和 alios config¶

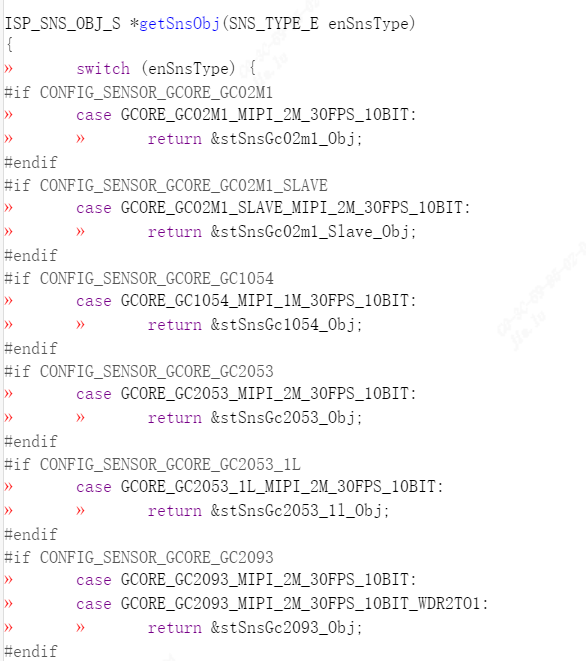

将sensor object extern到

mars_alios/components/cvi_mmf_sdk/cvi_sensor/sensor_cfg/sensor_cfg.c

的getSnsObj(SNS_TYPE_E enSnsType) 函数中。

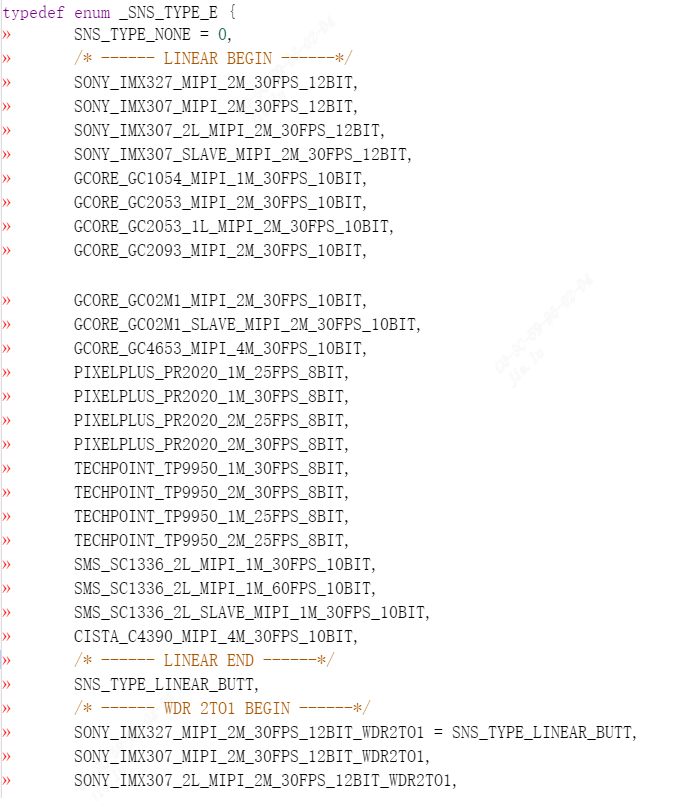

添加新的_SNS_TYPE_E到

mars_alios/components/cvi_mmf_sdk/cvi_sensor/sensor_cfg/sensor_cfg.h

的_SNS_TYPE_E 枚举列表中，linear在上半部，WDR在下半部。

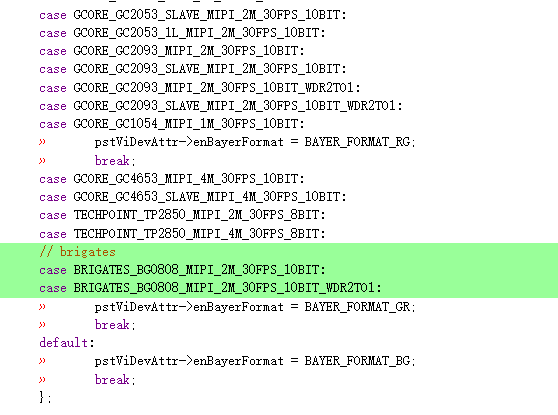

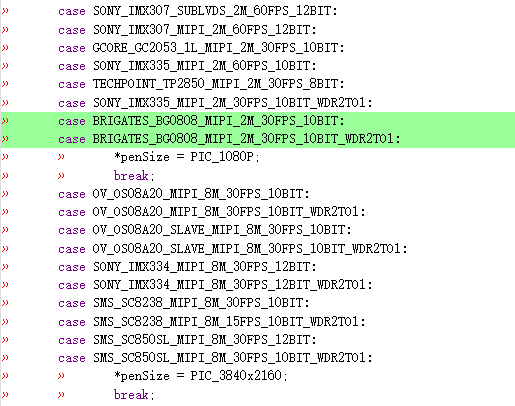

sample_common_vi.c在SAMPLE_COMM_VI_GetDevAttrBySns、

SAMPLE_COMM_VI_GetChnAttrBySns、

SAMPLE_COMM_VI_GetSizeBySensor添加对应的case。

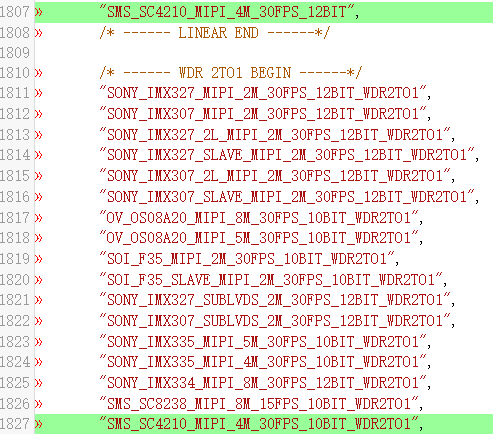

在sample_common_vi.c的snsr_type_name数组中加入新增的sensor name,

注意sensor name要和新添加在sensor_cfg.h中

的_SNS_TYPE_E的枚举名字和顺序一致。

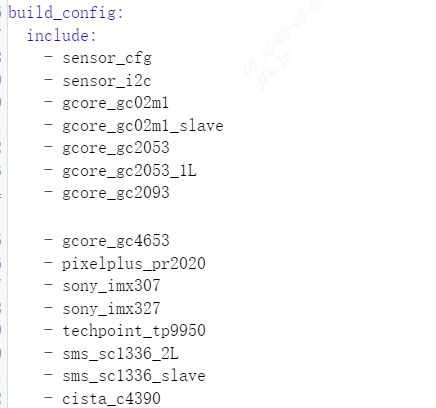

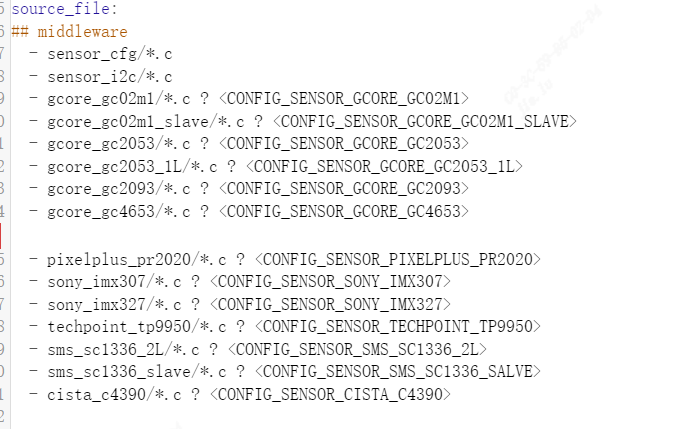

在mars_alios/components/cvi_mmf_sdk/cvi_sensor/package.yaml中添加对应的sensor driver目录名字和源文件信息

在Linux中，sensor配置使用到的接口有如下，用法请参照sample：
CVI_S32 CVI_SENSOR_GPIO_Init(VI_PIPE ViPipe, SNS_I2C_GPIO_INFO_S *pstGpioCfg);

配置各个sensor的reset GPIO信息，SNS_I2C_GPIO_INFO_S结构体如下：

typedef struct _SNS_I2C_GPIO_INFO_S {

CVI_S8 s8I2cDev;

CVI_S32 s32I2cAddr;

CVI_U32 u32Rst_port_idx;

CVI_U32 u32Rst_pin;

CVI_U32 u32Rst_pol;

} SNS_I2C_GPIO_INFO_S;
CVI_S32 CVI_SENSOR_GetAhdStatus(VI_PIPE ViPipe, SNS_AHD_MODE_S *pstStatus);

获取AHD Sensor的状态，仅限于AHD sensor， SNS_AHD_MODE_S结构体如下：

typedef enum _SNS_AHD_MODE_E {

AHD_MODE_NONE,

AHD_MODE_1280X720H_NTSC,

AHD_MODE_1280X720H_PAL,

AHD_MODE_1280X720P25,

AHD_MODE_1280X720P30,

AHD_MODE_1280X720P50,

AHD_MODE_1280X720P60,

AHD_MODE_1920X1080P25,

AHD_MODE_1920X1080P30,

AHD_MODE_2304X1296P25,

AHD_MODE_2304X1296P30,

AHD_MODE_BUIsensor_cfg.h } SNS_AHD_MODE_S;
CVI_S32 CVI_SENSOR_SetSnsType(VI_PIPE ViPipe, CVI_U32 SnsType);

设置对应PIPE的sensor ID，此方法需要在调用其他方法之前调用， SnsType可以见sensor_cfg.h
CVI_S32 CVI_SENSOR_SetSnsRxAttr(VI_PIPE ViPipe, RX_INIT_ATTR_S *pstRxAttr);

设置对应sensor的RX配置， RX_INIT_ATTR_S结构体见cvi_sns_ctrl.h
CVI_S32 CVI_SENSOR_SetSnsI2c(VI_PIPE ViPipe, CVI_S32 astI2cDev, CVI_S32 s32I2cAddr);

设置对应sensor的I2C总线和地址
CVI_S32 CVI_SENSOR_SetSnsIspAttr(VI_PIPE ViPipe, ISP_INIT_ATTR_S *pstInitAttr);

设置sensor给到ISP的配置，ISP_INIT_ATTR_S结构体见cvi_sns_ctrl.h
CVI_S32 CVI_SENSOR_RegCallback(VI_PIPE ViPipe, ISP_DEV IspDev);

设置sensor和ISP的callback
CVI_S32 CVI_SENSOR_UnRegCallback(VI_PIPE ViPipe, ISP_DEV IspDev);

解除sensor和ISP的callback
CVI_S32 CVI_SENSOR_SetSnsImgMode(VI_PIPE ViPipe, ISP_CMOS_SENSOR_IMAGE_MODE_S *stSnsrMode);

设置sensor要跑的mode，包括fps，size等，ISP_CMOS_SENSOR_IMAGE_MODE_S结构体见cvi_comm_sns.h
CVI_S32 CVI_SENSOR_SetSnsWdrMode(VI_PIPE ViPipe, WDR_MODE_E wdrMode);

设置sensor的WDR mode，WDR_MODE_E结构体见cvi_comm_cif.h
CVI_S32 CVI_SENSOR_GetSnsRxAttr(VI_PIPE ViPipe, SNS_COMBO_DEV_ATTR_S *stDevAttr);

获取sensor的RX配置，SNS_COMBO_DEV_ATTR_S结构体见cvi_comm_cif.h
CVI_S32 CVI_SENSOR_SetSnsProbe(VI_PIPE ViPipe);

设置对应PIPE的sensor的probe
CVI_S32 CVI_SENSOR_SetSnsGpioInit(CVI_U32 devNo, CVI_U32 u32Rst_port_idx, CVI_U32 u32Rst_pin, CVI_U32 u32Rst_pol);

配置各个sensor的reset GPIO信息，u32Rst_port_idx， u32Rst_pin，u32Rst_pol见下节的ini配置内容
CVI_S32 CVI_SENSOR_RstSnsGpio(CVI_U32 devNo, CVI_U32 rstEnable);

将sensor的rst脚拉置有效位
CVI_S32 CVI_SENSOR_RstMipi(CVI_U32 devNo, CVI_U32 rstEnable);

reset对应的sensor使用的MIPI
CVI_S32 CVI_SENSOR_SetMipiAttr(VI_PIPE ViPipe, CVI_U32 SnsType);

将sensor的RX配置给CIF
CVI_S32 CVI_SENSOR_EnableSnsClk(CVI_U32 devNo, CVI_U32 clkEnable);

enable sensor的mclk
CVI_S32 CVI_SENSOR_SetSnsStandby(VI_PIPE ViPipe);

设置sensor的standby状态
CVI_S32 CVI_SENSOR_SetSnsInit(VI_PIPE ViPipe);

设置sensor开始init
CVI_S32 CVI_SENSOR_SetVIFlipMirrorCB(VI_PIPE ViPipe, VI_DEV ViDev);

将sensor的mirror和flip注册到VI之中
下面的方法提供给ISP使用，使用时请配合ISP相关文档查看
CVI_S32 CVI_SENSOR_GetAeDefault(VI_PIPE ViPipe, AE_SENSOR_DEFAULT_S *stAeDefault);

获取对应sensor的AE default状态
CVI_S32 CVI_SENSOR_GetIspBlkLev(VI_PIPE ViPipe, ISP_CMOS_BLACK_LEVEL_S *stBlc);

获取对应sensor的BLK值， ISP_CMOS_BLACK_LEVEL_S结构体见cvi_comm_sns.h
CVI_S32 CVI_SENSOR_SetSnsFps(VI_PIPE ViPipe, CVI_U8 fps, AE_SENSOR_DEFAULT_S *stSnsDft);

设置sensor的输出FPS
CVI_S32 CVI_SENSOR_GetExpRatio(VI_PIPE ViPipe, SNS_EXP_MAX_S *stExpMax);

获取sensor的曝光范围
CVI_S32 CVI_SENSOR_SetDgainCalc(VI_PIPE ViPipe, SNS_GAIN_S *stDgain);

设置sensor的数字增益值
CVI_S32 CVI_SENSOR_SetAgainCalc(VI_PIPE ViPipe, SNS_GAIN_S *stAgain);

设置sensor的模拟增益值

4.4. 添加sensor ini cfg配置¶

Sensor的一些属性可以通过改ini来修改配置，比如lane线序、I2C端口sensor输出模式等。

默认情况下middleware的流程会优先从/mnt/data/sensor_ini.cfg下读取sensor的配置文件，如果该目录下没有配置文件，会使用代码内部的初始值。

下面以SC1336为例显示的sensor_cfg.ini内容:

[source]

;type = SOURCE_USER_FE

dev_num = 1

; section for sensor

[sensor]

; sensor name

name = SMS_SC1336_2L_MIPI_1M_60FPS_10BIT

bus_id = 3

mipi_dev = 0

lane_id = 2, 3, 1, -1, -1

pn_swap = 1, 1, 1, 0, 0

mclk_en = 1

mclk = 0

port = 0

pin = 2

pol = 1

fps = 60

name：表示sensor的输出模式，注意要和新添加在sample_comm.h中的SAMPLE_SNS_TYPE_E的枚举名字一致。
Bus_id:表示I2C端口号
Mipi_dev:表示用哪一组mipi-rx
Lane_id:表示mipi的线序配置
pn_swap:表示这组mipi线序P/N是否需要反转
Pn_swap:表示P/N反转，不需要反转配成0，需要反转配置成1
Mclk:表示选用哪一组mclk作为参考时钟
Mclk_en:表示使能哪一组mclk输出
hw_sync：dual sensor帧同步，hw_sync=1表示slave sensor sync with master sensor
sns_i2c_addr：sensor的i2c 设备地址
port：sensor RST引脚对应到处理器的GPIO使用的port口 A/B/C - 0/1/2
pin：sensor RST引脚对应到处理器的GPIO使用的port口的编号
pol：sensor RST引脚的有效电平

对应的参数配置如下：
enum of_gpio_flags {

OF_GPIO_ACTIVE_LOW = 0x1,

OF_GPIO_SINGLE_ENDED = 0x2,

OF_GPIO_OPEN_DRAIN = 0x4,

OF_GPIO_TRANSITORY = 0x8,

OF_GPIO_PULL_UP = 0x10,

OF_GPIO_PULL_DOWN = 0x20,

};
fps：sensor 的输出fps，默认为25，其他fps需要设置对应的fps值

4.5. 编译运行sensor_test¶

前面小节配置完后，在SDK顶层目录执行make peripherals_test 进行编译，将编译后的固件烧录到板端；

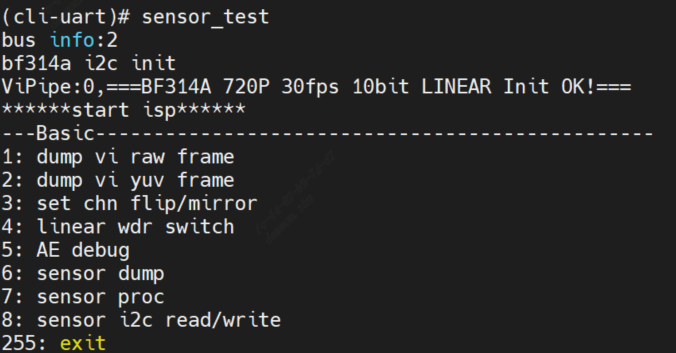

烧录启动后，Linux串口终端执行sensor_test

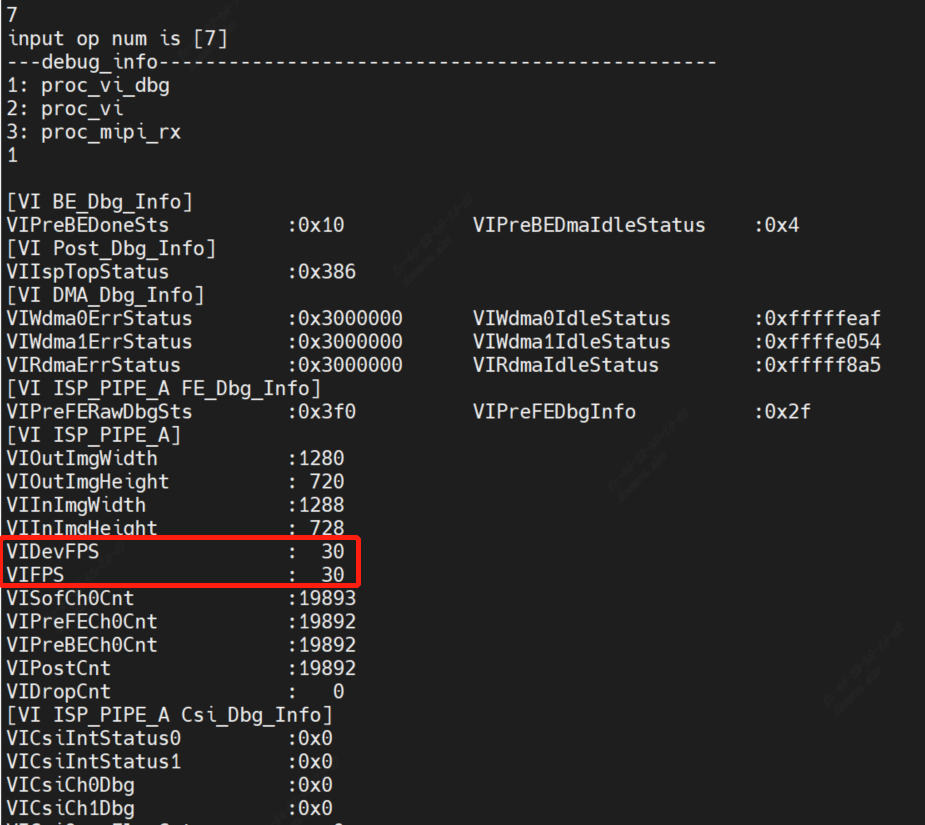

在alios 串口输入 proc/vi_dbg 查看vi_dbg信息，帧率显示正常则表示sensor有正常出图
