3. 确认规格

3.1. 确认主处理器规格

  • 支持的Combo PHY输入频率上限.

  • 支持的Combo PHY Lane配置.

  • 支持的线性/WDR接口模式.

    注意：180X不支持WDR mode

  • 支持的I2C组数.

  • 支持的输出参考时钟.

比如cv181x支持以下：

1C4D（1clk lane，4data lane）

2.5Gbps/lane

RAW(8/10/12)+YUV422(8/10)

2-frame HDR

Support lane/pn swap

I20-I2C3

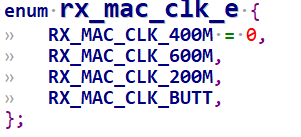

200 – 600M MAC clock:

_images/image1.png

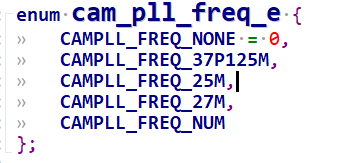

Mclk参考时钟：

_images/image21.png

3.2. 确认Sensor规格

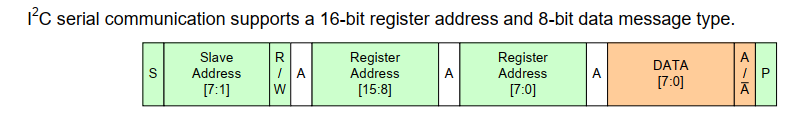

  • 确认Sensor控制接口(I2C/SPI).

_images/image3.png

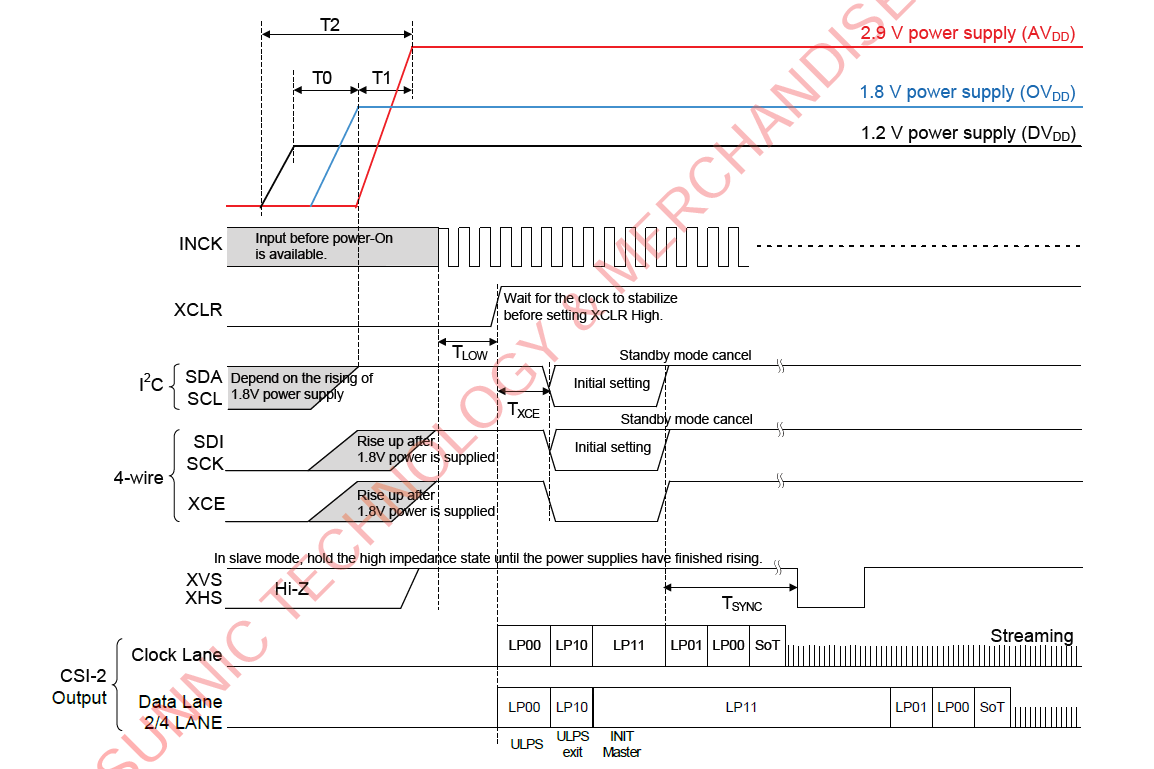

  • 确认Sensor的开机序列.

_images/image4.png

  • 确认Sensor的输入Reference Clock.

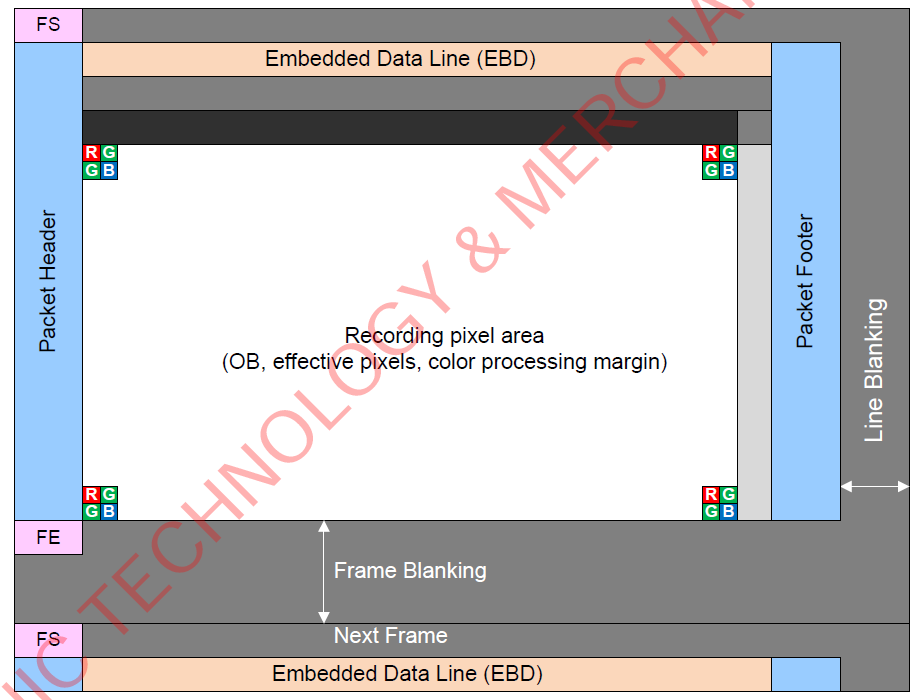

  • 确认Bayer Pattern、像素码宽.

_images/image51.png

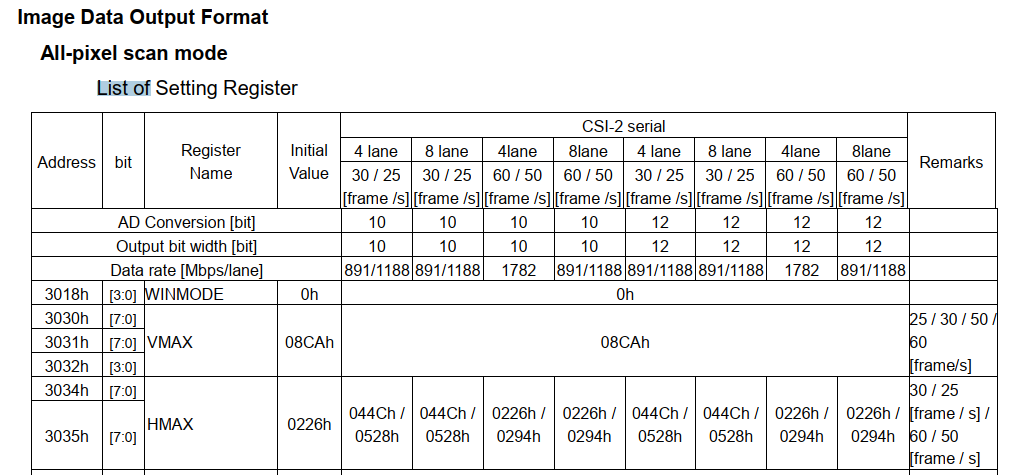

  • 确认线性/WDR模式的图像传输接口模式、输出频率.

_images/image61.png

  • 确认线性/WDR模式的曝光时间与增益如何设置.

  • 确认线性/WDR模式的帧率如何修改.

  • 当接口为subLVDS/HiSPi时, 需确认同步码.

  • 和Sensor厂商索取Sensor Initialize Settings.
