3. 用户界面

本章介绍用户的使用界面。

3.1. 简述

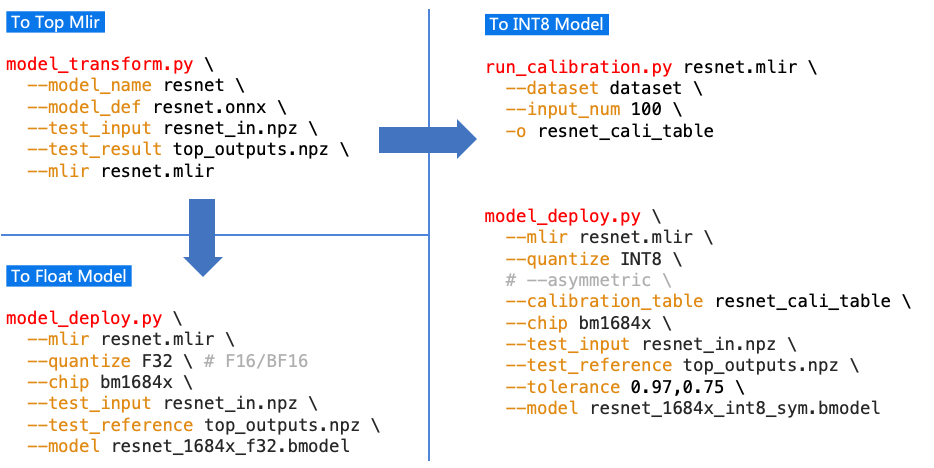

基本操作过程是用 model_transform.py 将模型转成mlir文件，然后用 model_deploy.py 将mlir转成对应的model。如果需要转INT8模型，则需要进行calibration。大致过程如图(用户界面1)。

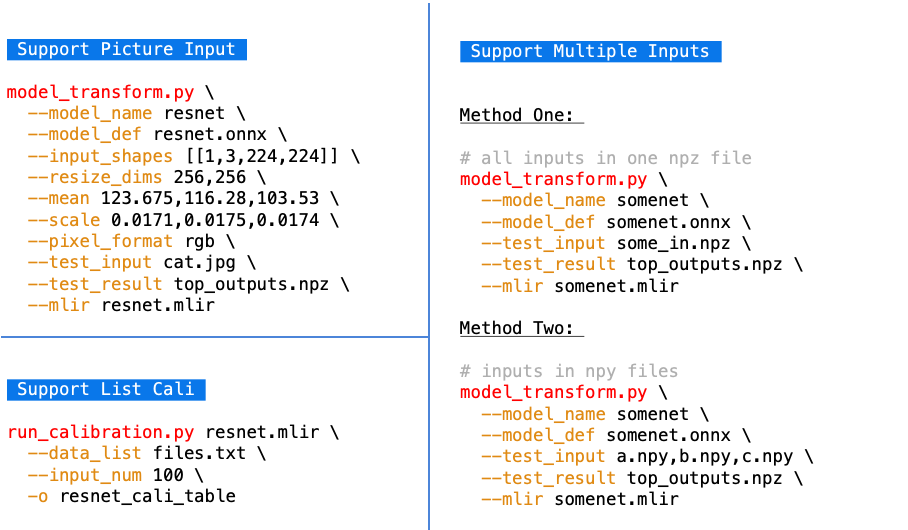

另外支持一下复杂的情况，支持图片输入带预处理，支持多输入情景，如图(用户界面2)。

支持TFLite模型的转换，命令参考如下：

 # TFLite转模型举例
 $ model_transform.py \
     --model_name resnet50_tf \
     --model_def  ../resnet50_int8.tflite \
     --input_shapes [[1,3,224,224]] \
     --mean 103.939,116.779,123.68 \
     --scale 1.0,1.0,1.0 \
     --pixel_format bgr \
     --test_input ../image/dog.jpg \
     --test_result resnet50_tf_top_outputs.npz \
     --mlir resnet50_tf.mlir
$ model_deploy.py \
    --mlir resnet50_tf.mlir \
    --quantize INT8 \
    --asymmetric \
    --chip bm1684x \
    --test_input resnet50_tf_in_f32.npz \
    --test_reference resnet50_tf_top_outputs.npz \
    --tolerance 0.95,0.85 \
    --model resnet50_tf_1684x.bmodel

支持Caffe模型的转换，命令如下：

# Caffe转模型举例
$ model_transform.py \
    --model_name resnet18_cf \
    --model_def  ../resnet18.prototxt \
    --model_data ../resnet18.caffemodel \
    --input_shapes [[1,3,224,224]] \
    --mean 104,117,123 \
    --scale 1.0,1.0,1.0 \
    --pixel_format bgr \
    --test_input ../image/dog.jpg \
    --test_result resnet50_cf_top_outputs.npz \
    --mlir resnet50_cf.mlir
# model_deploy的调用与onnx一致
# ......

3.2. model_transform.py

用于将各种神经网络模型转换成MLIR文件，支持的参数如下:

表 3.1 model_transform 参数功能
参数名	必选？	说明
model_name	是	指定模型名称
model_def	是	指定模型定义文件，比如`.onnx`或`.tflite`或`.prototxt`文件
model_data	否	指定模型权重文件，caffe模型需要，对应`.caffemodel`文件
input_shapes	否	指定输入的shape，例如[[1,3,640,640]]；二维数组，可以支持多输入情况
resize_dims	否	原始图片需要resize之后的尺寸；如果不指定，则resize成模型的输入尺寸
keep_aspect_ratio	否	在Resize时是否保持长宽比，默认为false；设置时会对不足部分补0
mean	否	图像每个通道的均值，默认为0.0,0.0,0.0
scale	否	图片每个通道的比值，默认为1.0,1.0,1.0
pixel_format	否	图片类型，可以是rgb、bgr、gray、rgbd四种情况
output_names	否	指定输出的名称，如果不指定，则用模型的输出；指定后用该指定名称做输出
test_input	否	指定输入文件用于验证，可以是图片或npy或npz；可以不指定，则不会正确性验证
test_result	否	指定验证后的输出文件
excepts	否	指定需要排除验证的网络层的名称，多个用,隔开
mlir	是	指定输出的mlir文件名称和路径

转成mlir文件后，会生成一个 ${model_name}_in_f32.npz 文件，该文件是后续模型的输入文件。

3.3. run_calibration.py

用少量的样本做calibration，得到网络的量化表，即每一层op的threshold/min/max。

支持的参数如下：

表 3.2 run_calibration 参数功能
参数名	必选？	说明
无	是	指定mlir文件
dataset	否	指定输入样本的目录，该路径放对应的图片，或npz，或npy
data_list	否	指定样本列表，与dataset必须二选一
input_num	否	指定校准数量，如果为0，则使用全部样本
tune_num	否	指定微调样本数量，默认为10
histogram_bin_num	否	直方图bin数量，默认2048
o	是	输出calibration table文件

3.4. model_deploy.py

将mlir文件转换成相应的model，参数说明如下：

表 3.3 model_deploy 参数功能
参数名	必选？	说明
mlir	是	指定mlir文件
quantize	是	指定默认量化类型，支持F32/F16/BF16/INT8
chip	是	指定模型将要用到的平台，支持bm1684x（目前只支持这一种，后续会支持多款TPU 平台）
calibration_table	否	指定量化表路径，当存在INT8量化的时候需要量化表
tolerance	否	表示 MLIR 量化后的结果与 MLIR fp32推理结果相似度的误差容忍度
correctness	否	表示仿真器运行的结果与MLIR量化后的结果相似度的误差容忍度，默认0.99,0.90
test_input	否	指定输入文件用于验证，可以是图片或npy或npz；可以不指定，则不会正确性验证
test_reference	否	用于验证模型正确性的参考数据（使用npz格式）。其为各算子的计算结果
excepts	否	指定需要排除验证的网络层的名称，多个用,隔开
model	是	指定输出的model文件名称和路径

3.5. 其他工具

3.5.1. model_runner.py

对模型进行推理，支持bmodel/mlir/onnx/tflite。

执行参考如下：

$ model_runner.py \
   --input sample_in_f32.npz \
   --model sample.bmodel \
   --output sample_output.npz

支持的参数如下：

表 3.4 model_runner 参数功能
参数名	必选？	说明
input	是	指定模型输入，npz文件
model	是	指定模型文件，支持bmodel/mlir/onnx/tflite
dump_all_tensors	否	开启后对导出所有的结果，包括中间tensor的结果

3.5.2. npz_tool.py

npz在TPU-MLIR工程中会大量用到，包括输入输出的结果等等。npz_tool.py用于处理npz文件。

执行参考如下：

# 查看sample_out.npz中output的数据
$ npz_tool.py dump sample_out.npz output

支持的功能如下：

表 3.5 npz_tool 功能
功能	描述
dump	得到npz的所有tensor信息
compare	比较2个npz文件的差异
to_dat	将npz导出为dat文件，连续的二进制存储
